Một bản vẽ kiến trúc nhà thờ gỗ kẻ truyền không chỉ thể hiện hình dáng công trình mà còn quyết định cách tổ chức không gian thờ tự, tỷ lệ cấu kiện và tính khả thi khi thi công. Nếu thiếu sự tính toán ngay từ đầu, quý gia chủ có thể phải điều chỉnh kích thước, kết cấu hoặc phát sinh chi phí khi đã gia công gỗ.

Một bộ hồ sơ cần làm rõ mặt bằng tổng thể, mặt đứng, mặt cắt, hệ cột, các bộ vì kẻ truyền và chi tiết liên kết mộng gỗ. Đặc biệt, bản vẽ phải thống nhất với dự toán và phương án gia công thực tế, giúp quá trình từ thiết kế đến lắp dựng được kiểm soát chặt chẽ. Hãy cùng tìm hiểu chi tiết những thông tin trên trong nội dung bài viết dưới đây.

Video hai lối kiến trúc kết nối hay rời rạc

1. Bản vẽ kiến trúc nhà thờ gỗ kẻ truyền cần có những hạng mục nào?

1.1. Bản vẽ sơ bộ nhà thờ gỗ kẻ truyền

Ở giai đoạn đầu, bản vẽ sơ bộ giúp quý gia chủ xác định công trình sẽ được bố trí như thế nào trên khu đất, quy mô bao nhiêu gian và diện tích có đáp ứng nhu cầu thờ tự hay không. Vậy bản vẽ kiến trúc gồm những gì? cụ thể như sau:

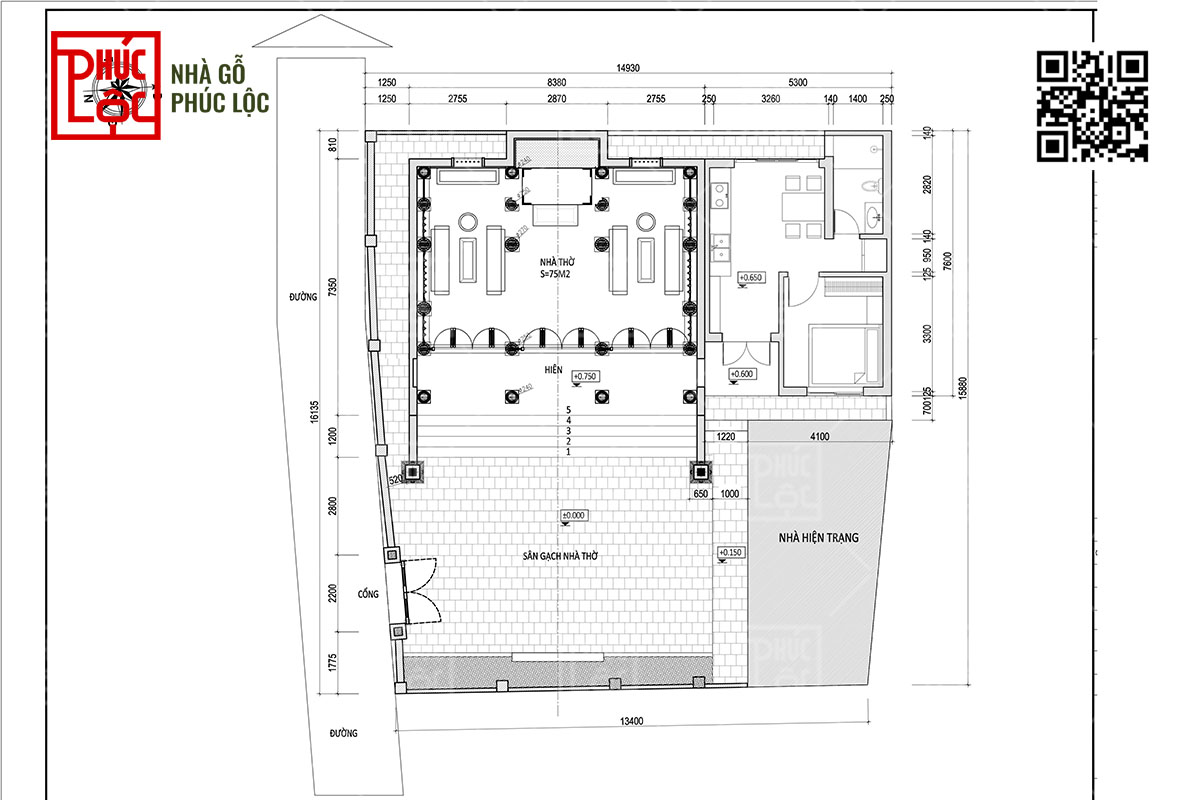

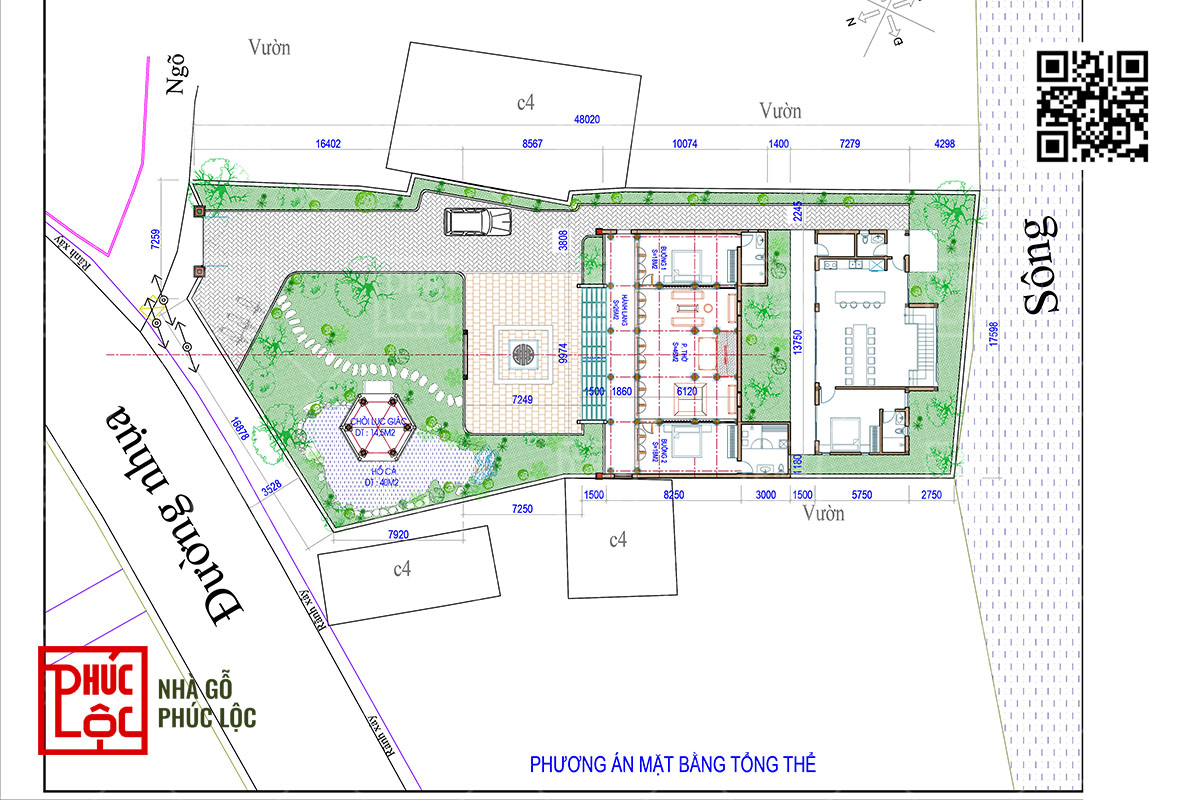

• Bản vẽ mặt bằng tổng thể 2D: Thể hiện vị trí nhà thờ trên khu đất, hướng công trình, sân, cổng, lối đi và các hạng mục phụ trợ nếu có. Qua đó, quý vị có thể đánh giá sự cân đối giữa nhà thờ với diện tích đất, khoảng sân phục vụ lễ nghi và khả năng tiếp cận khi vận chuyển vật liệu.

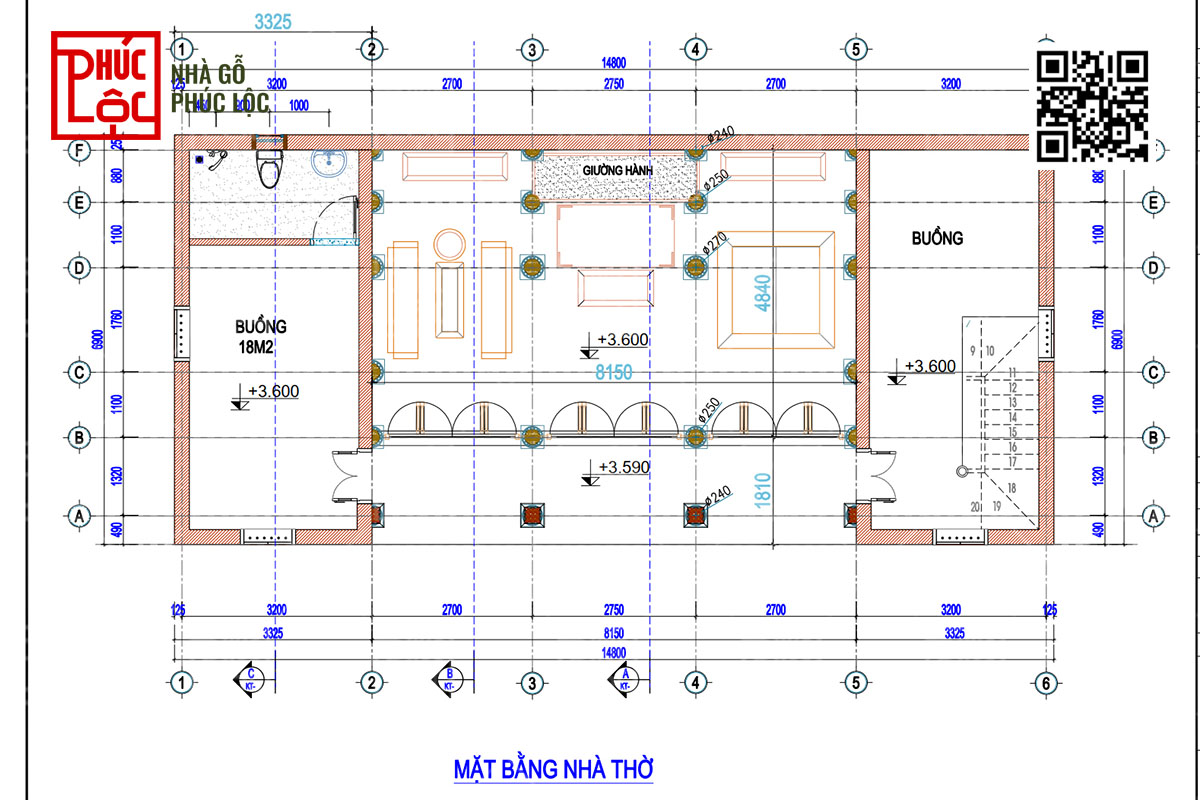

• Bản vẽ mặt bằng công trình: Làm rõ chiều dài, chiều rộng, số gian, kích thước từng gian, vị trí các hàng cột và cách bố trí không gian thờ tự. Với nhà gỗ kẻ truyền 3 gian hoặc 5 gian, việc xác định bước gian và hàng cột ngay từ đầu giúp định hình tỷ lệ kiến trúc, đồng thời tạo cơ sở cho việc triển khai hệ vì và cấu kiện gỗ.

→ Gia chủ có thể hình dung quy mô thực tế trước khi đầu tư, thống nhất phương án với các thành viên trong gia đình hoặc dòng họ và sớm nhận biết những điểm chưa phù hợp với khu đất để phản hồi với đơn vị kiến trúc. Đối với Phúc Lộc, chúng tôi xem đây là cơ sở để tiếp tục phát triển hồ sơ kỹ thuật, thay vì đi thẳng vào chi tiết khi phương án tổng thể chưa được thống nhất.

Tôi cần tư vấn

1.2. Bản vẽ chi tiết nhà thờ gỗ kẻ truyền

• Bản vẽ mặt đứng: Thể hiện hình dáng mặt tiền, chiều cao nền, thân nhà, mái, độ vươn hiên và các chi tiết kiến trúc bên ngoài. Đối với nhà gỗ kẻ truyền những thông số này cần phải thiết kế cân đối, tạo không gian hiên phù hợp cho hoạt động thờ tự.
• Bản vẽ mặt cắt: Cho thấy mối quan hệ giữa cao độ nền, hệ cột, các bộ vì, kết cấu mái và không gian bên trong. Cao độ và không gian bên trong cũng cần phù hợp với cách bố trí bàn thờ, đồ thờ và nhu cầu hành lễ của gia chủ.
• Bản vẽ móng, nền và tường xây: Thiết kế thể hiện được kích thước, cao độ và vị trí các hạng mục xây dựng liên quan. Đặc biệt, vị trí chân cột và cao độ nền cần thống nhất với hồ sơ nhà gỗ để hạn chế sai lệch khi dựng khung. Phương án móng phải căn cứ vào điều kiện địa chất, tải trọng và giải pháp kết cấu được tính toán, không nên áp dụng máy móc một mẫu có sẵn. Đây là bản vẽ hỗ trợ đội thi công xây dựng làm chuẩn kết cấu.
• Bản vẽ điện, nước: Thiết kế xác định vị trí chiếu sáng, ổ cắm, đường dây và các tuyến kỹ thuật cần thiết theo nhu cầu sử dụng. Do nhà gỗ kẻ truyền có các cấu kiện liên kết theo mộng và yêu cầu giữ tính thẩm mỹ truyền thống, tuyến kỹ thuật cần được tính toán từ đầu để hạn chế đục khoét gỗ, bảo đảm an toàn và thuận tiện khi sử dụng.
• Phối cảnh 3D: Giúp gia chủ quan sát hình thức mái, màu sắc vật liệu, sân vườn và tổng thể công trình trước khi chốt phương án.

→ Bộ bản vẽ chi tiết giúp làm rõ phạm vi công việc, phối hợp giữa đội xây dựng và đội thợ gỗ, đồng thời tạo căn cứ lập dự toán sát thực tế hơn. Chúng tôi chú trọng đối chiếu các thông số giữa hồ sơ thiết kế, gia công tại xưởng và điều kiện tại công trường để phát hiện những điểm chưa thống nhất trước khi chuyển sang công đoạn tiếp theo.

2. Những điểm gia chủ cần kiểm tra trước khi duyệt bản vẽ kiến trúc

2.1. Chuẩn về kích thước, đúng tỷ lệ công trình

• Kích thước gian và bước cột: Xác định theo quy mô 3 gian, 5 gian và nhu cầu sử dụng, bảo đảm không gian thờ tự hợp lý, đồng thời phù hợp với cách bố trí hệ vì kẻ truyền.
• Tỷ lệ cột, mái và hiên: Tính toán đường kính cột, chiều cao công trình và độ vươn mái để tổng thể hài hòa, tránh cảm giác nặng nề hoặc mất cân đối.
• Đối chiếu kích thước thực tế: Kiểm tra sự phù hợp giữa bản vẽ nhà gỗ, mặt bằng móng và điều kiện khu đất trước khi gia công.

Cách triển khai này giúp quý gia chủ hạn chế điều chỉnh khi thi công, đồng thời tạo cơ sở để xưởng sản xuất cấu kiện đúng quy cách và đội lắp dựng thực hiện thống nhất theo hồ sơ đã duyệt.

>Xem thêm: Bản vẽ nhà gỗ chi tiết

2.3. Sự đồng bộ giữa bản vẽ, dự toán và hồ sơ thi công

Một bộ hồ sơ dù thể hiện đẹp đến đâu cũng chưa đủ nếu thông số giữa bản vẽ, bảng thống kê gỗ và dự toán không thống nhất. Đây là điểm quý gia chủ cần đặc biệt lưu ý để kiểm soát ngân sách và tránh phát sinh do sai lệch hồ sơ.

• Thống nhất thông số: Kích thước cấu kiện trên bản vẽ phải phù hợp với bảng thống kê gỗ và dự toán, tránh tình trạng một hạng mục có nhiều quy cách khác nhau.
• Phân định phạm vi công việc: Cần làm rõ phần gỗ, mái, đá, xây dựng, điện nước và các hạng mục chưa bao gồm để hạn chế phát sinh ngoài dự kiến.
• Kiểm tra trước khi chuyển công đoạn: Tại Phúc Lộc, chúng tôi chú trọng phối hợp giữa kiến trúc sư thiết kế, thợ cả công trình, kỹ sư hiện trường phụ trách xây dựng, kỹ sư điện nước, kết cấu, để rà soát các thông số quan trọng trước khi triển khai bước tiếp theo.

3. Năng lực triển khai đồng bộ bản vẽ kiến trúc của Nhà gỗ Phúc Lộc

Tôi cần tư vấn

Với nhà thờ gỗ kẻ truyền, bản vẽ kiến trúc chỉ thực sự có giá trị khi người thiết kế hiểu cấu kiện sẽ được gia công và lắp dựng như thế nào. Tại Nhà gỗ Phúc Lộc, các kiến trúc sư luôn tiếp cận hồ sơ từ góc độ triển khai thực tế, không dừng lại ở việc thể hiện hình dáng công trình trên giấy.

• Trước quá trình gia công nhà gỗ: Kiến trúc sư thiết kế luôn phối hợp chặt chẽ thợ cả gia công tại xưởng.  Đội ngũ kiến trúc sư thiết kế luôn chú trọng sự tương thích giữa kích thước gian, cột, hệ vì và quy cách cấu kiện, giúp bản vẽ có cơ sở triển khai tại xưởng và hoàn thiện tại công trình. Bản vẽ luôn được gửi đến tay thợ cả một cách chi tiết, được trao đổi cụ thể về mặt thông số. Nếu có thắc mắc hoặc sai sót hai bên sẽ phối hợp với nhau để chỉnh sửa trước khi bước vào gia công thực tế.
• Trong quá trình gia công nhà gỗ: Việc phối hợp giữa kiến trúc sư và thợ cả tiếp tục được duy trì khi triển khai các cấu kiện theo hồ sơ đã thống nhất. Với những chi tiết cần làm rõ về kích thước, vị trí liên kết hoặc mức độ chạm khắc, thợ gia công trao đổi lại với bộ phận kiến trúc để đối chiếu phương án thiết kế.
• Sau quá trình gia công nhà gỗ: Kiến trúc sư phối hợp với thợ cả, thợ gia công mộng và thợ đục chạm để kiểm tra tổng thể cấu kiện trước khi vận chuyển đến công trình. Các nội dung cần đối chiếu gồm kích thước, vị trí mộng liên kết, độ ăn khớp giữa các cấu kiện, sự đồng bộ của các chi tiết chạm khắc và mức độ hoàn thiện bề mặt.

Thông qua sự phối hợp giữa bộ phận kiến trúc và đội ngũ thợ chuyên môn, bản vẽ được kiểm chứng qua từng bước triển khai thực tế, từ đó nâng cao tính đồng bộ giữa thiết kế, gia công và lắp dựng. Đây cũng là cơ sở để Nhà gỗ Phúc Lộc kiểm soát tốt hơn chất lượng cấu kiện, hạn chế phát sinh do sai lệch thông số và bảo đảm công trình sau hoàn thiện bám sát phương án đã được gia chủ thống nhất.

4. FAQ –  bản vẽ kiến trúc

1. Chi phí thiết kế bản vẽ kiến trúc nhà gỗ được tính như thế nào?

Trả lời: Chi phí phụ thuộc vào diện tích, quy mô 3 gian hay 5 gian, mức độ phức tạp, yêu cầu hồ sơ kỹ thuật và phạm vi công việc. Thiết kế chỉ gồm kiến trúc sẽ khác với hồ sơ đồng bộ cả kết cấu, điện nước và chi tiết cấu kiện gỗ. Quý gia chủ nên xác định rõ phạm vi bàn giao trước khi so sánh báo giá.

2. Có nên chọn đơn vị thiết kế bản vẽ kiến trúc và thi công nhà gỗ cùng một nơi không?

Trả lời: Rất nên, vì đơn vị am hiểu cả thiết kế lẫn gia công có thể kiểm tra sớm tính khả thi của kích thước, cấu kiện. Nếu hai bên độc lập, cần có cơ chế phối hợp và bàn giao hồ sơ rõ ràng để tránh sai lệch giữa bản vẽ và sản phẩm thực tế

3. Khi nào nên hoàn thiện bản vẽ kiến trúc nhà thờ gỗ?

Trả lời: Nên hoàn thiện và thống nhất hồ sơ trước khi đặt gia công cấu kiện và triển khai các hạng mục xây dựng liên quan

4. Bản vẽ kiến trúc có giúp kiểm soát tiến độ làm nhà thờ gỗ không?

Trả lời: Có. Khi kích thước, cấu kiện, vật liệu và phạm vi công việc được xác định rõ, đơn vị thi công có cơ sở lập kế hoạch gia công tại xưởng, chuẩn bị móng, vận chuyển và lắp dựng.

5. Cần kiểm tra gì trong bản vẽ kiến trúc trước khi ký hợp đồng thi công nhà gỗ?

Trả lời: Quý gia chủ nên kiểm tra kích thước tổng thể, số gian, số cột, cao độ nền, hình thức mái, chủng loại gỗ, chi tiết cấu kiện, phạm vi xây dựng và các hạng mục chưa bao gồm trong dự toán. Đồng thời, cần xác nhận bản vẽ nào là hồ sơ chính thức để gia công, tránh sử dụng các phiên bản khác nhau giữa thiết kế và công trường.

Kết luận

Một bản vẽ kiến trúc đầy đủ, chính xác là nền tảng để nhà thờ gỗ kẻ truyền vừa giữ được tỷ lệ kiến trúc truyền thống, vừa đáp ứng công năng thờ tự và khả năng thi công thực tế. Theo kinh nghiệm của chúng tôi, quý gia chủ không nên chỉ xem bản vẽ qua hình thức phối cảnh mà cần kiểm tra kỹ mặt bằng, mặt đứng, mặt cắt, hệ cột, cấu kiện và các chi tiết liên kết mộng gỗ. Sự đồng bộ giữa hồ sơ thiết kế, dự toán và phương án gia công sẽ giúp hạn chế sai lệch, phát sinh chi phí khi triển khai.

Tại Nhà gỗ Phúc Lộc, chúng tôi chú trọng kết nối chặt chẽ giữa thiết kế, gia công cấu kiện tại xưởng và lắp dựng tại công trình. Nếu quý vị đang có kế hoạch làm nhà thờ gỗ kẻ truyền 3 gian, 5 gian hoặc công trình theo quy mô riêng, hãy liên hệ Phúc Lộc để được tư vấn phương án thi công nhà gỗ trọn gói dựa trên diện tích khu đất, nhu cầu sử dụng và ngân sách dự kiến, hướng tới một công trình chỉn chu từ bản vẽ đến hoàn thiện.
